醫療制藥純化水系統設計與工藝流程要點解析??

一、純化水系統關鍵要點

1.原水進入RO膜，需進行預處理

滲源純化水系統的RO系統由保安過濾器（有效防止水中的顆粒物容易劃傷RO膜表面，預防RO膜堵塞或穿孔）、阻垢劑單元（阻止鈣鎂離子容易對RO膜表面過快結垢）、一級高壓泵、一級反滲透裝置、中間水箱、二級高壓泵、二級反滲透裝置、純化水儲罐，及所需配備的檢測儀表和管路組成。

2.消毒方式的選擇

滲源純化水系統對活性炭定期巴氏消毒（自動控制溫度），亦可對管道及純化罐巴氏消毒，防止微生物滋生。

3.采用水循環系統設計

　　滲源純化水系統采用自動水循環系統：由純化水儲罐的液位來控制水機的工作狀態，RO裝置帶有自循環管路，在儲罐液位滿，不需進水時，設備自動切換至循環運行狀態，保證系統內水始終處于流動狀態防止純化水靜產出不良水質。

4.管道材質的選擇

　　滲源純化水系統針對醫療制藥用水設備對于管道材質的嚴格要求。根據我國GMP規定，純化水儲罐和輸送管道所用材料應當無毒、耐腐蝕、不脫落。滲源采用SUS304不銹鋼及SUS316L不銹鋼管材。

5.自動化控制系統

　　滲源純化水系統整機配有中央控制系統和彩色液晶觸摸屏。可密碼登陸后進行各項參數設定，在線顯示電導率、溫度、壓力等數據，出現異常自動報警，系統日志自動保存可供查詢，實現純化水制備過程的全自動操作控制和監控。

6.閥門設計

　　滲源純化水系統在多介質過濾前后、供水管入口、循環泵后、換熱器后、各個RO后及并流出、回水口等管道處都設置取樣閥，閥門和連接的密封材料使用PTFE或是EPDM材料，保安過濾器以后的閥門采用衛生型隔膜閥。

7.焊接工藝

　　滲源純化水系統采用純度99.99%氬氣焊接，且管道焊口做焊后酸洗鈍化處理。

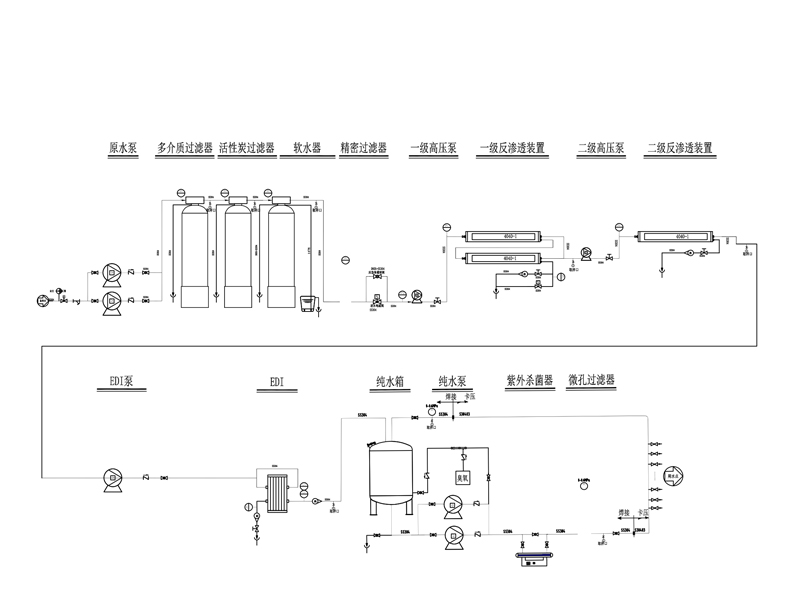

二、滲源純化水系統工藝流程：
